氣相二（èr）氧化矽（氣相白碳黑）是極其重要的高科技超（chāo）微細（xì）無機新材料之一，由於其粒徑很小，因此（cǐ）比表麵積（jī）大，表麵吸附力強，表麵能（néng）大，化學純度高、分散（sàn）性能好（hǎo）、熱阻、電阻（zǔ）等方麵具有特異的性能，以其優越的穩定性、補強性、增稠性和觸變（biàn）性，在眾多學科及領域內獨具特性，有著不可取代的作用。

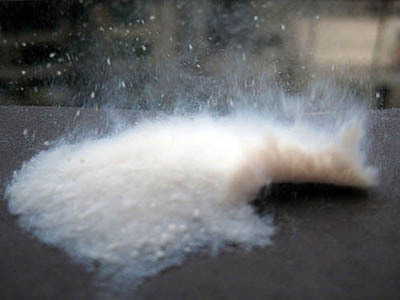

氣相二氧化矽的分子式:SiO2，白色（sè）蓬鬆粉沫，多孔（kǒng）性，無毒無味無汙染，耐（nài）高溫（wēn）。同時它具備的化學惰性以（yǐ）及特殊的觸變性能明顯改善橡膠製品的抗拉強度，抗撕裂性和耐（nài）磨性，橡膠改良（liáng）後強度提高數十倍。下（xià）列為氣相法白炭黑在塗料中的幾種應（yīng）用。

（1） 消（xiāo）光劑

氣相法白炭黑折光指數1.46 , 與成膜（mó）樹脂（zhī）的折光（guāng）指數接（jiē）近，對漆膜顏色沒有影響。在成膜過程中（zhōng）遷移到漆膜表麵，能使漆膜表麵產生預期粗糙度，明顯（xiǎn）地降低其表麵光澤，是一種良好的消（xiāo）光劑。消光效（xiào）果（guǒ）主要取決於產品的三個（gè）性（xìng）能：孔積率，粒徑和（hé）表麵處理。使用氣相法（fǎ）白（bái）炭黑時（shí）要（yào）注意與漆膜厚度的（de）匹配，在厚膜漆裏采用顆粒非常細（xì）的氣相法白炭黑（hēi），是不能產生適當的粗糙度的微細表（biǎo）麵，反之如在薄膜漆裏采用顆（kē）粒粗大（dà）氣相法白（bái）炭黑，雖然其消光效果非常好，但是漆膜表麵的粗糙度（dù）將不能為絕大多數用戶接受。

（2）流變助劑

流變性是塗料的重要性能，它（tā）直接影響到塗料的外觀、施工性（xìng）能及（jí）貯存穩定性等（děng）性能，而不（bú）同塗料體係對流變助劑的要求也有差異（yì）。

對於油性體係而言，大部分流變助（zhù）劑都是形成氫鍵而起作用，表麵未（wèi）處理的氣相法白（bái）炭黑聚集體是含有多個羥基（jī），一是孤（gū）立的、未受幹擾的自由羥基；二是連生（shēng）、彼此形成氫鍵（jiàn）的鍵合羥基。這一特性賦予油性塗料非常好的貯存性能和（hé）施工性能，特別是厚漿型塗料（如船舶漆），既能保證塗料在一定的施工剪切力下有良好的流動性，又能保證塗（tú）膜的一次施工厚度。

同時，氣相法白炭黑由於能（néng）形成氫鍵而提高體係的中低剪切（qiē）粘度，從而起到增稠作用（yòng）。因此（cǐ），氣相法白炭黑在油性體係（xì）當中的應用非常廣泛。不過在水（shuǐ）性體係中，由於（yú）水分子也會與氣相法白炭黑形（xíng）成氫鍵，大（dà）大影響其作用，所（suǒ）以通常會對其表麵進行封端處理，並引入氧化鋁等改性，利用配位（wèi）效（xiào）應（yīng）而起流變作用，以避開水的影響。但從目前應用的情況來看，都不是很理想（xiǎng），需要反複（fù）搭配（pèi）實驗，而（ér）且（qiě）使用不當時還會導致體係有肝化的趨勢。

（3）防（fáng）沉劑

氣相法白炭黑（hēi）是（shì）一種理想的防沉劑，它形成的氫（qīng）鍵結構非常均勻穩定，而且是三維（wéi）網狀結構（gòu）。因此，對於防止塗料體係（xì）中顏料的沉澱（diàn）非常有效（xiào）。特（tè）別是對於色漿體係，適當的添加量將大大提高色漿的穩定性，而且能夠減少潤濕分散劑的量（liàng），以提高色漿的適用性並減少色漿對塗（tú）料體係的影（yǐng）響。氣相（xiàng）法白炭黑的防沉作用對塗料存放非常有利，特別是某些顏料如金屬粉和薄片，都極易沉澱及不能完全（quán）懸浮，使用氣相法白炭黑可保證其分散不沉澱（diàn），明顯改善塗料的開罐性能。以配方總量計，氣相法白炭黑（hēi）用量（liàng）在0.4%至0.8%的範圍內，但特殊情況下，比（bǐ）如富鋅漆（qī），需增加到2%。

（4）抗（kàng）耐磨劑

氣相法白炭黑采用（yòng）甲基丙烯矽（guī）烷進行表麵處理後，可以添加到聚氨酯塗料中，起到耐摩擦的（de）作用。加入5％－15％的氣相法白炭黑，耐摩擦性可提高（gāo）10％至（zhì）35％，同時塗料的流變性能（néng）和幹膜的光學性能都不受負麵影響（xiǎng）。此時，添加量大的氣相法（fǎ）白炭黑應該認為是活性填料，而不是助劑（jì）。

隨著白炭黑的（de）廣泛應用，白炭黑的生產發展也非常的迅速，目前生產廠家主要有（yǒu）德國Degussa、美國（guó）Cabot、德國Wacker。
